QC12Y CNC hydraulisk svingstråle Skjærmaskin
Skjærmaskin

QC12Y CNC hydraulisk svingstråle Skjærmaskin

Leter du etter en presis og brukervennlig kuttemaskin?
Våre QC12Y Series -saks er akkurat det du trenger.
QC12Y Series -saksene er utstyrt med avansert teknologi, et standard E21S -kontrollsystem, skarpe kniver og en justerbar skjærevinkel for å sikre at hvert kutt er presis og nøyaktig.

Kontakt oss
PREV：No previous article
NEXT：QC11Y CNC hydraulisk guillotin skjærmaskin
  • QC12Y CNC hydraulisk svingstråle Skjærmaskin

    QC12Y CNC hydraulisk svingstråle Skjærmaskin

    1. Rammen og verktøystøtten er konstruert av stålkonstruksjonskomponenter, med det øvre verktøyet som blir temperert for å eliminere indre stress, noe som resulterer i forbedret stivhet og forbedret organisasjonsstabilitet.
    2. Under virkningen av oljesylinderen beveger verktøyholderen seg langs føringsskinnen for å oppnå skjærbevegelse.
    3. Den bakre stopperen er drevet av en kuleskrue, mens motorstyrt justering muliggjør presis posisjonering og sikrer rask og jevn drift av stopperavstanden.
    4. Den materialpressende mekanismen består av et sett med materialpressende oljesylindere som overvinner fjærspenningen gjennom trykkolje under drift. Etter fullføring av skjæring oppnås tilbakestilling ved bruk av vårspenning.
    5. For å lette å kutte bredere arkmaterialer, er en støttestøttestramme utstyrt med en med skala og sideposisjoneringsstopp.
    6. Det hydrauliske systemet inneholder overbelastning av overbelastning av sikkerhetsbeskyttelse, og en klar og intuitiv visning av oljenivåhøyde, noe som muliggjør kontinuerlig drift under vurdert belastning i 16 timer uten lekkasje eller avbrudd for stabil prosessering med høy presisjon.

    Flere detaljer
    Detaljer bilder

    Detaljer bilder

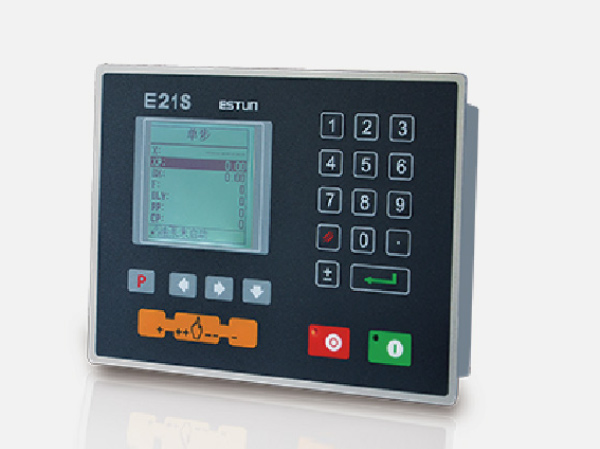

    E21S Controller (Estun)

    * HD LCD-skjerm, med engelsk og kinesisk språk valgfritt, en-siders skjermprogrammeringsparametere, skriveprogrammer raskere og praktisk.
    * Bakmåler: Intelligent posisjonering, kan også justeres manuelt i henhold til behovet for å fjerne den mekaniske håndposisjonsanordningen.
    * Skjærlag: Innebygd skjærtidsrelé, enkel drift, kostnadsbesparelse.
    * Skjærvinkel: innebygd skjærvinkeljusteringsfunksjon, eliminerer vinkelindikatoren og knappen.
    * Bladets gap: tilbakemeldinger fra koderen, betagende visning av knivkant, lett å betjene.
    * Med en ett-klikk-parameter-sikkerhetskopiering og gjenopprettingsfunksjon kan parametere gjenopprettes når som helst etter behov, og reduserer
    Vedlikeholdskostnader.
    * Alle knappene på panelet er mikrobrytere, som er strengt testet av EMC, høy og lav temperatur, vibrasjon osv., For å sikre produktets stabilitet og levetid.
    * Bestått CE -sertifisering for å imøtekomme behovene til utenlandske markeder.

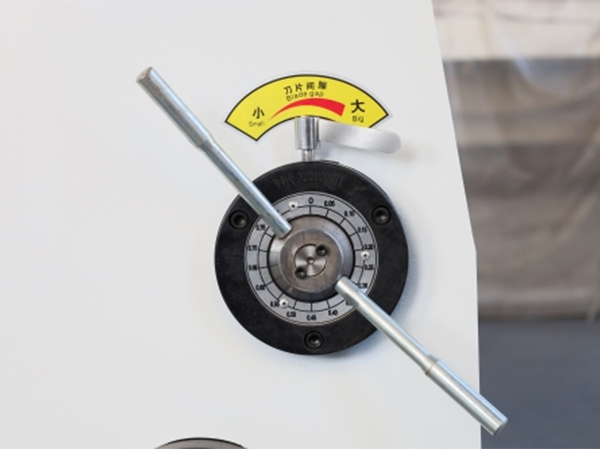

    Justering av bladgap

    Ved å justere bladklaringen er det mulig å oppnå presis skjæring av arkmaterialer med varierende tykkelser. Mangelfull klarering kan føre til etterskjæring eller til og med forhindre vellykket skjæring, noe som fører til materiell deformasjon. Tilsvarende, når du arbeider med tykke plater, kan utilstrekkelige hull utøve overdreven skjærkraft på bladet, akselerere slitasjehastigheten og potensielt forårsake brudd.

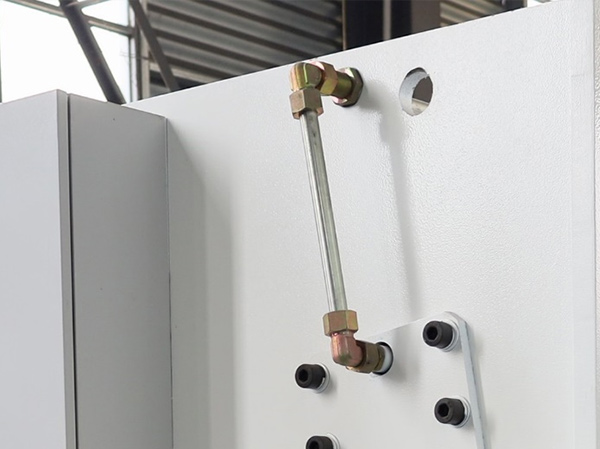

    Høytrykksjakket rørkontakt

    Forbindelsen mellom sømløs stålrør og hylsefuger er preget av høytrykksmotstand, noe som sikrer ingen oljelekkasje og letter enkelt vedlikehold.

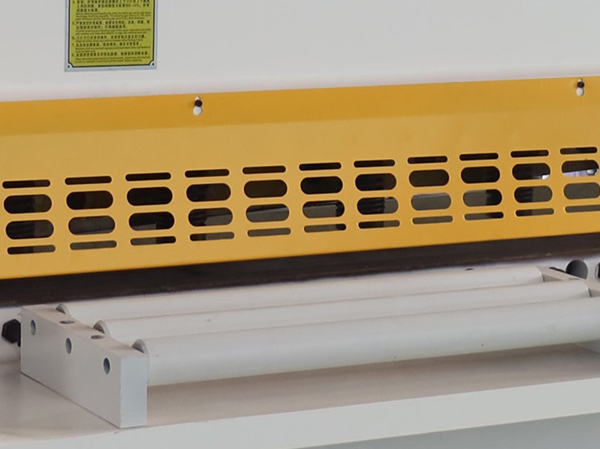

    Fôring av arbeidsbil

    Fôringsslien er utstyrt med en allsidig bevegelig rull, noe som gir jevn fremgang av platen og enkel justering av skjærposisjonen under fôring. Dette sparer tid og arbeidskraft, letter praktisk demontering og installasjon av ballen, samt muliggjør uanstrengt vedlikehold.

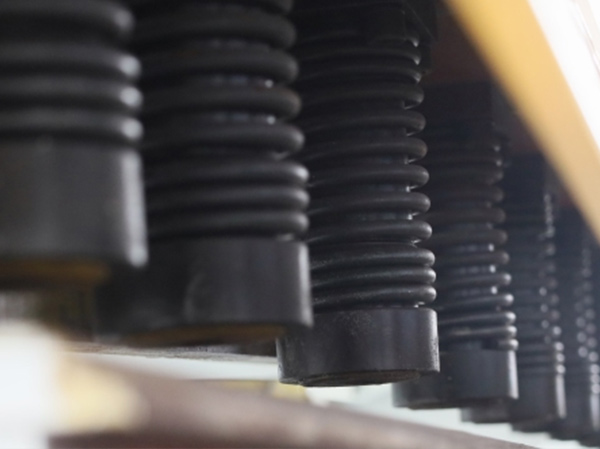

    Trykk oljesylinder

    Fjæren er laget av 60SI2MN -legeringsstål, og sjokkputen er tyknet med polyuretan. Trykkbunnen, bunnplaten og oljetetningen er alle tyknet og importert.

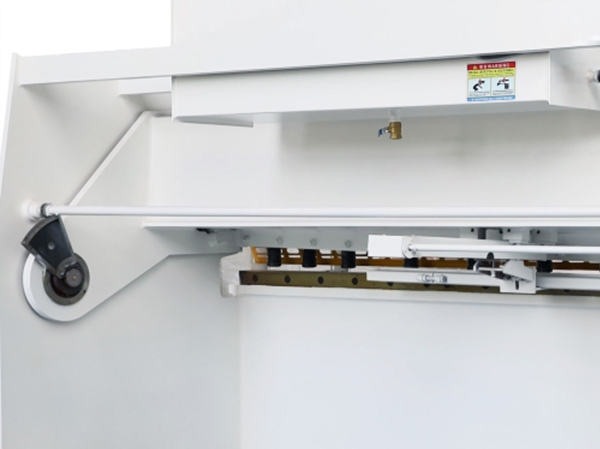

    Ryggmåler

    Verktøystøtten beveger seg i en bue, med støtteakselen som fungerer som senter for gjengjeldende pendelbevegelse for å fullføre skjæroperasjonen.

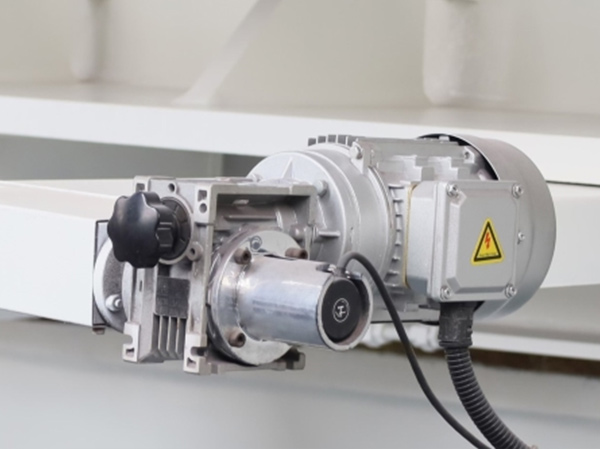

    Bakmålermotor

    Den elektriske bakstoppenheten er utstyrt med en justerbar omformer som gir mulighet for både raske og langsomme justeringer. I tillegg er den utstyrt med en brukervennlig numerisk kontrollenhet som tilbyr fremover-, bakover- og posisjonsfunksjoner.

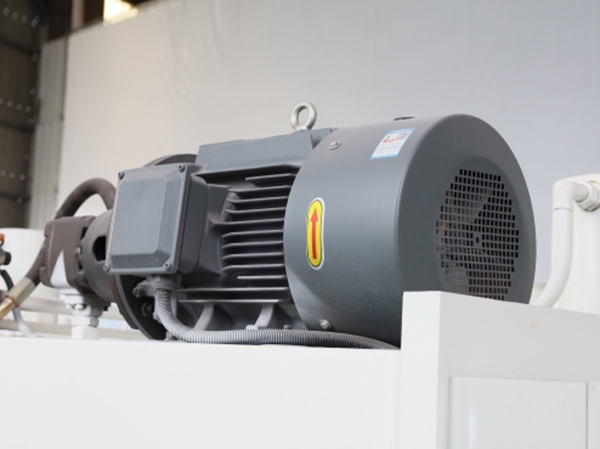

    Hovedmotor

    Hovedmotoren har høy effekt, og sikrer rikelig og robust POW.

    Flere detaljer
Nantong Hwatun Heavy Machine Tool Co., Ltd.
Nantong Hwatun Heavy Machine Tool Co., Ltd.



Gi kundene produkter av høy kvalitet og oppriktig service.

Nantong Hwatun Heavy Machine Tool Co., Ltd.

En viktig ryggradsvirksomhet i smiing av maskinindustrien. Selskapet ligger i Hai'an Binhai Industrial Zone, Jiangsu -provinsen, i den økonomisk utviklede Yangtze River Delta.

Vi spesialiserer oss på produksjonen av "Huaduan" -serieserie -skjærmaskiner, bøyemaskiner, rullemaskiner for plate, hydrauliske presser, og slapper av og utjevner skjærproduksjonslinjer. Produkter er mye brukt i lysindustrien, luftfart, skipsbygging, metallurgi, instrumentering, elektriske apparater, rustfritt stålprodukter, konstruksjon og dekorasjonsindustri. Produktene blir eksportert til Europa, Amerika, Sørøst -Asia, Midt -Østen og andre land og regioner.

Vårt firma har mange innenlandske skjær, sammenleggbare, rullende, hydrauliske presser, utjevning av skjærproduksjonslinjer og andre profesjonelle, forsknings- og utviklingsproduksjonsproduktkvalitet, teknisk nivå er i forkant av industrien; Huaduan Machine Tool integrerer avanserte teknologier hjemme og i utlandet med avansert bevissthet, nye konsepter og nyskapende ånd, og kontinuerlig utvikler industriprodukter, og legger et solid grunnlag for "Huaduan" for å skape et verdenskjent merke i smibransjen.

  • 0År

    Bransjeerfaring

  • 0m²

    Fabrikkdekke

  • 0m²

    Bygningsområde

  • 0Millioner

    Årlig utgangsverdi

Æresertifikat
  • 1
  • 2
  • 3
  • 4
  • 1
  • 2
  • 3
  • 4
Nyhetsrom

Relaterte produkter

Produktbeskrivelse

De QC12Y CNC hydraulisk svingstråle Skjærmaskin Representerer høydepunktet for moderne skjærteknologi, designet for å oppfylle de strenge kravene til industrielt metallskjæring med presisjon, effektivitet og pålitelighet. Denne avanserte skjærmaskinen er konstruert for å levere overlegen ytelse på tvers av et bredt spekter av applikasjoner, fra tunge industrielle oppgaver til presis metallbehandling.

Viktige funksjoner:

Høytytende hydraulisk system: I hjertet av QC12Y er et topp moderne hydraulisk system som sikrer kraftig og konsistent skjærkraft. Maskinens hydrauliske komponenter, inkludert en høytrykksjakket rørkontakt og en robust presseoljesylinder med en fjær laget av 60SI2MN-legeringsstål, er designet for holdbarhet og effektivitet. Det hydrauliske systemets overbelastningsbeskyttelse og klart oljenivåskjerm bidrar til sikker, uavbrutt drift.

Avansert kontrollsystem: QC12Y er utstyrt med et sofistikert E21S -kontrollsystem, med en HD LCD -skjerm med alternativer for engelsk og kinesisk språk. Dette brukervennlige grensesnittet muliggjør rask og nøyaktig programmering av skjæreparametere. Den innebygde skjærtidsreléet forenkler driften og reduserer kostnadene, mens tilbakemeldingsmekanismen for koderen sikrer presise justeringer av bladets gap for forskjellige materialtykkelser.

Presisjonskjæringsmekanisme: Maskinens skjæringsmekanisme er drevet av en bue -bevegelsesverktøystøtte, som fungerer på en frem- og tilbakegående pendelbevegelse sentrert rundt en støtteskaft. Denne utformingen sikrer konsistente skjærevinkler og presisjon over hele skjærprosessen. Den høye effektutgangen til hovedmotoren støtter robust ytelse, som er i stand til å håndtere tunge arbeidsmengder med letthet.

Allsidig ryggmålersystem: Bakmåleren er utstyrt med en justerbar omformer som gir mulighet for både raske og langsomme posisjoneringsjusteringer. Den numeriske kontrollenheten tilbyr fremover, bakover og presise posisjoneringsfunksjoner, og letter nøyaktig oppsett og materialhåndtering. Dette systemet forbedrer driftseffektiviteten og sikrer at skjærposisjonen justeres nøyaktig for forskjellige kuttekrav.

Robust konstruksjon og vedlikehold: QC12Y har en strukturell ramme og herdet øvre verktøy hviler som forbedrer stivhet og stabilitet. Designet inkluderer tykne polyuretansjokkputer og oljetrekk av høy kvalitet for å minimere vibrasjoner og forhindre lekkasje. Fôringsarbeidet er utstyrt med en bevegelig rull for å lette glatt plateutvikling og enkel justering under fôring.

Sikkerhet og holdbarhet: Maskinen er bygget med sikkerhet og lang levetid i tankene. Det hydrauliske systemets design inkluderer sikkerhetsfunksjoner for overbelastning, og komponentene er laget av importerte materialer av høy kvalitet for å sikre pålitelighet og holdbarhet. CE -sertifiseringen understreker maskinens overholdelse av internasjonale sikkerhets- og resultatstandarder, noe som gjør det egnet for globale markeder.

Effektiv drift og vedlikehold: QC12Ys brukervennlige design inkluderer funksjoner som en sikkerhetskopieringsfunksjon med ett klikk, noe som gir enkel restaurering av innstillinger og reduserer vedlikeholdskostnader. Panelknappene er utstyrt med mikrobrytere testet for EMC, temperatur og vibrasjonsstabilitet, noe som sikrer langsiktig ytelse.

De QC12Y CNC hydraulisk svingstråle Skjærmaskin er et fremste valg for industrielt metallskjæring, kombinasjon av avansert teknologi, presisjonsteknikk og robust konstruksjon. Dets høye effekt, allsidige kontrollsystem og holdbar design gjør det til en ideell løsning for å oppnå effektive og nøyaktige skjæroperasjoner i forskjellige industrielle applikasjoner. Enten for tunge oppgaver eller presisjonskjæring, leverer QC12Y eksepsjonell ytelse og pålitelighet.
