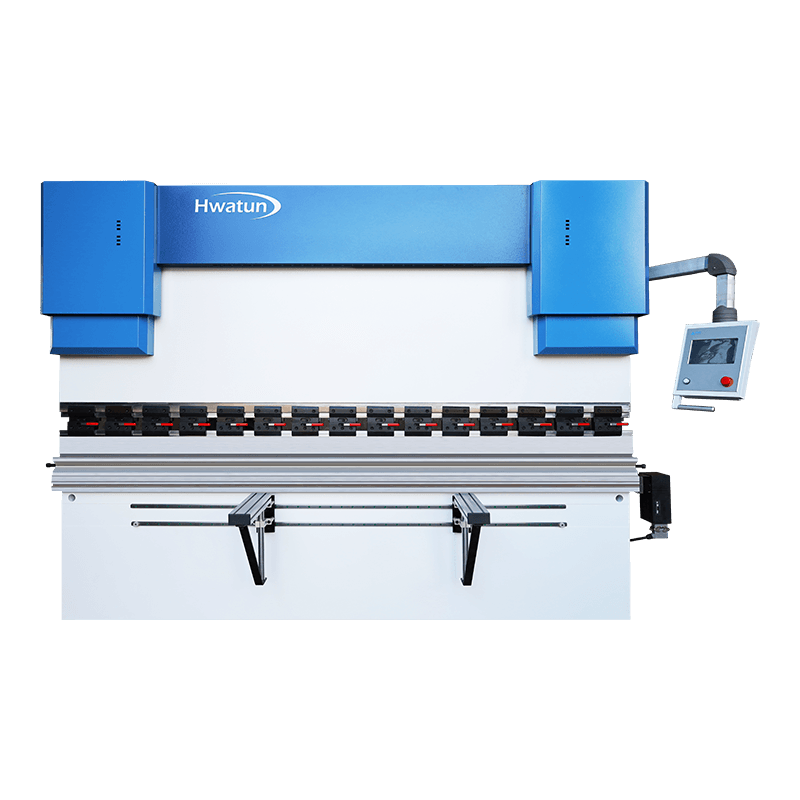

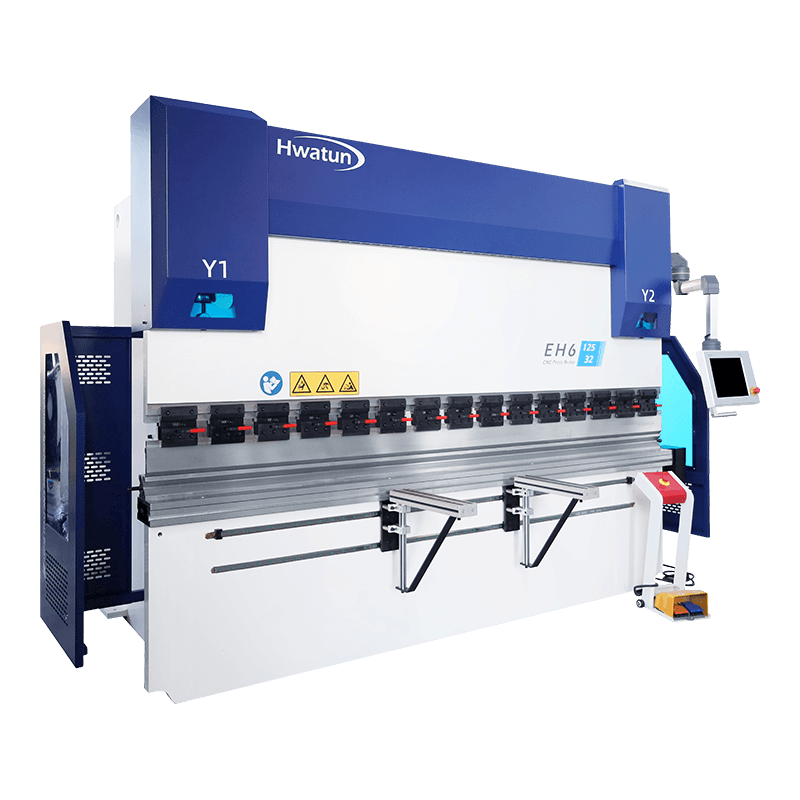

Leter du etter en rimelig og pålitelig elektro-hydraulisk servo-bøyemaskin?
EH6 -serien er akkurat det du trenger!
Med det brukervennlige SCS700 CNC-systemet og en standard elektrisk kompensasjonsarbeidbar, er presise bøyer garantert. I tillegg kan standard 3 1 -aksen bakmåler oppgraderes til en 4 1 -akse for ekstra fleksibilitet. EH6 er perfekt for førstegangsbrukere.

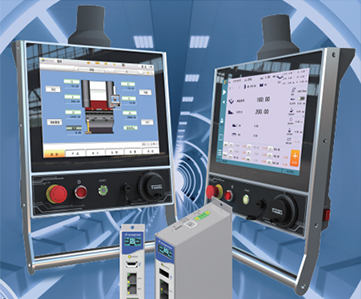

CNC Controller System
EH6 -serien er utstyrt med TechMation SCS700 CNC -systemet som standard, mens alternative alternativer som Delem og Cybelec også kan velges for CNC -systemet.
 | TechMation SCS700 -"Taiwan Industrial High Sensitivity 15 Inch LCD berøringsskjerm" - Tilpasset EMC4 Industrial Computer Board, Stabil og pålitelig - Dual CPU -systemkonfigurasjon, kraftig datakraft, nøyaktig kontroll - Standard PLC C bevegelsesprogrammering - Støtte for standard Ethercat -kommunikasjonsutvidelser - Linux -operativsystem, støtter øyeblikkelig strømbrudd |
Robust struktur

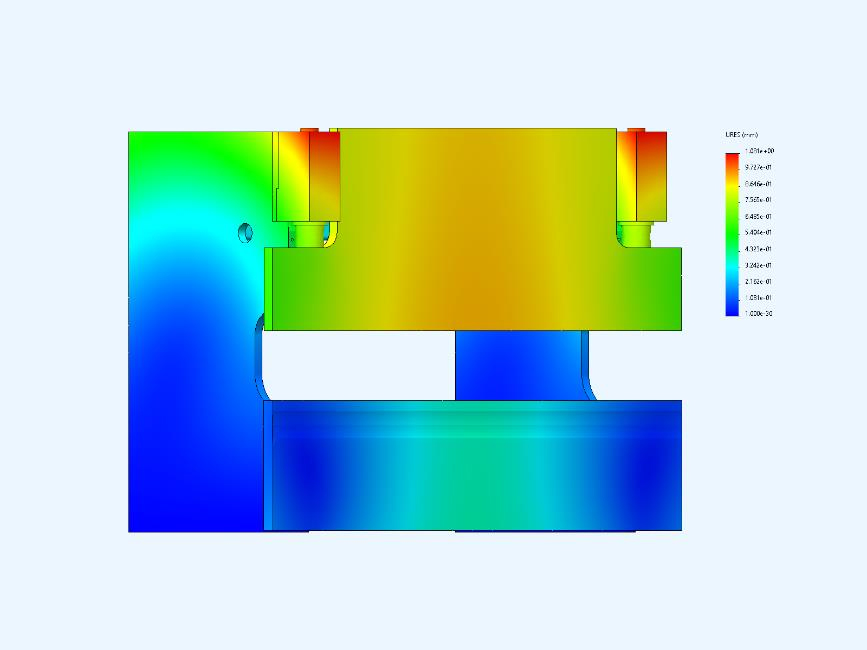

 | Endelig elementanalysediagram -Braksens mekaniske struktur og alle hovedkomponenter gjennomgår 3D -analyse og optimaliseringsdesign, og garanterer en attraktiv design og pålitelig struktur for stabil maskindrift. Stiv rammedesign -Maskinen er designet og bygget med en sveiset ramme i ett stykke som er maskinert uten å omplassere for å garantere stabilitet og presisjon. Integrativ prosessering -Hele maskinrammen er ferdig i en integrert prosess ved hjelp av et CNC tredimensjonalt maskineringssenter for å sikre høy nøyaktighet. |

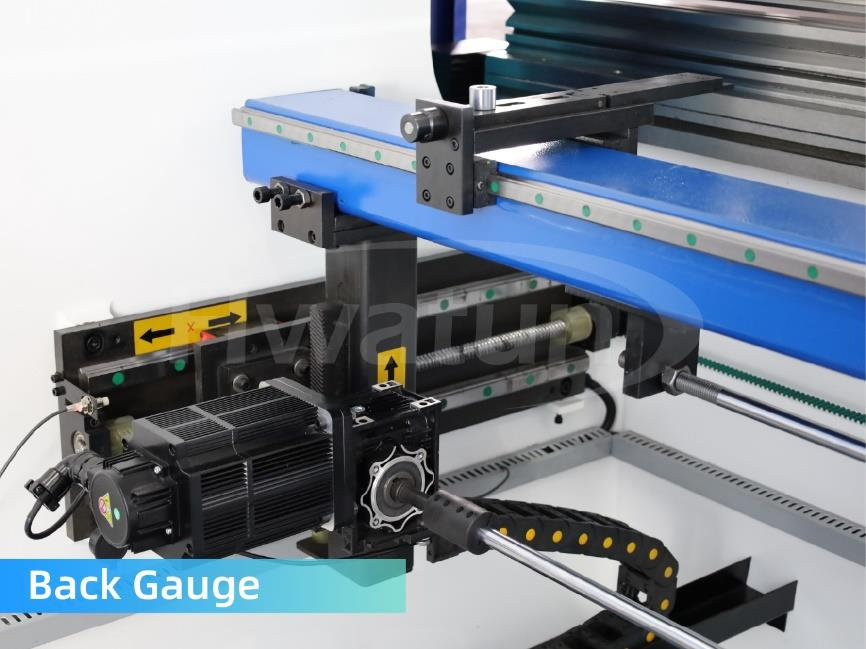

Bakmålersystem
Bakmålerstrukturen er robust designet for konsistent og presis plassering av aksene, med en bjelke utstyrt med doble lineære føringsskinner for forbedret stabilitet og presisjon.
 | ABG-2 X R AXIS BACK GAUGE - X -aksen er drevet av en kombinasjon av lineær guide, kuleskrue og servomotor for å sikre presis posisjonering. -R-aksen bruker en høy styrke solid stålstang som kraftoverføring, med spiralformede gir som hjelper til med synkron posisjonering, og høystyrke skruer for å koble komponenter på en sikker måte. Dette gjør at R -aksen kan synkroniseres nøyaktig, med rask respons, lave feilhastigheter og enkelt vedlikehold. | |||||||||||||||||||||||||||||||
 Konfigurasjon

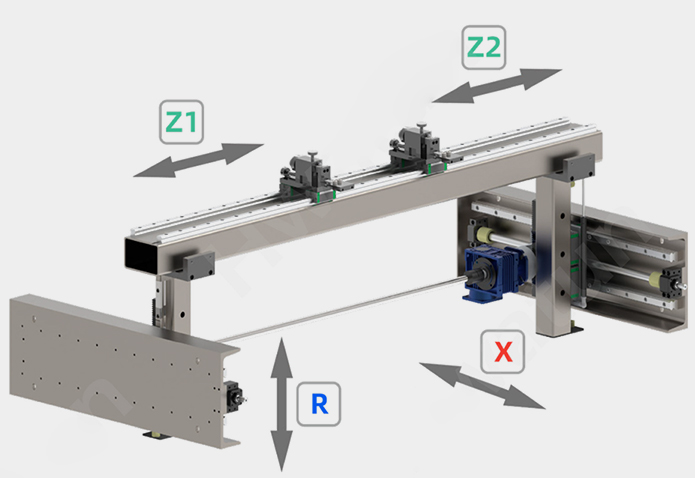

| En serie tilbake måler ● X Axis: Front og Back Motion of Back Gauge ● R -akse: opp og ned bevegelse av ryggmåler ● Z1 -aksen: venstre og høyre bevegelse av ryggmålerfinger ● Z2 -aksen: venstre og høyre bevegelse av ryggmålerfinger Presisjon
|

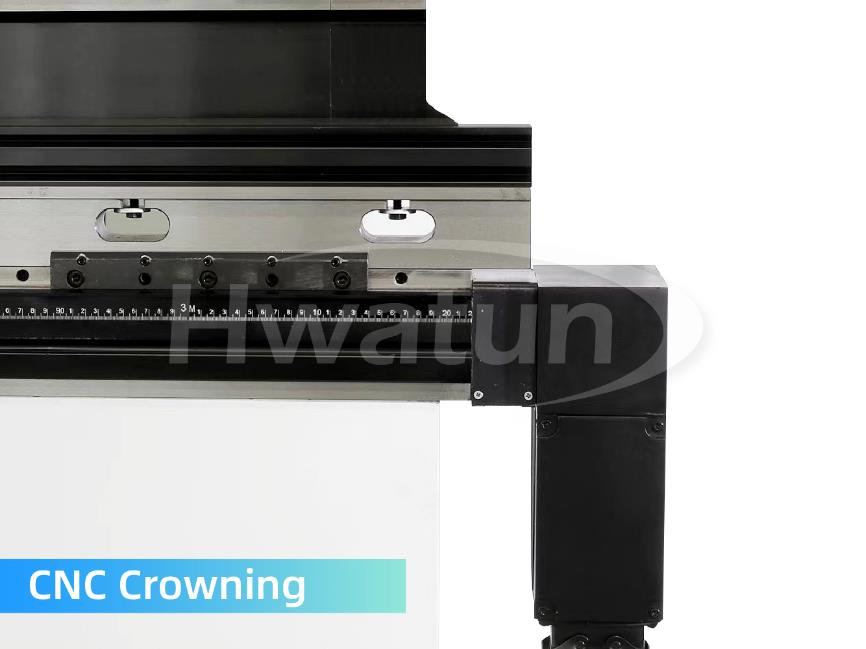

CNC kroning
 | Motorisert CNC-kontrollert arbeidsbelte av antidebeskrivelse -Cnc -kronen kan justeres automatisk i henhold til instruksjonene som er programmert inn i CNC -systemet, noe som gjør det svært praktisk og effektivt. |

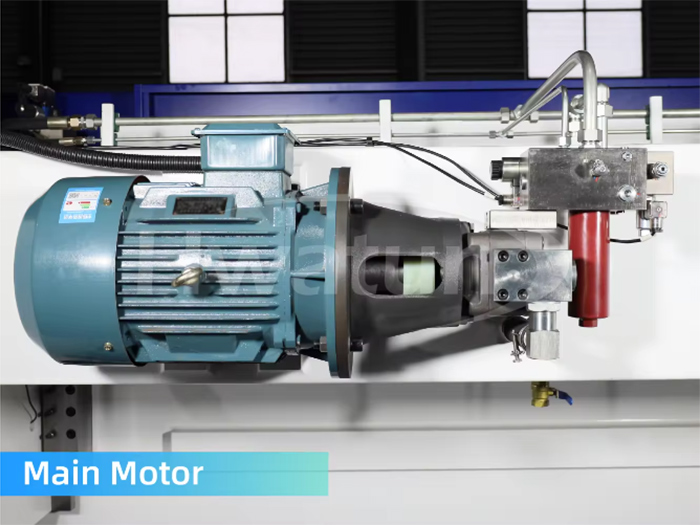

Hovedmotor
 |
-Hovedmotoren i trykkbremsen er en kritisk komponent som sikrer jevn og effektiv maskindrift. |

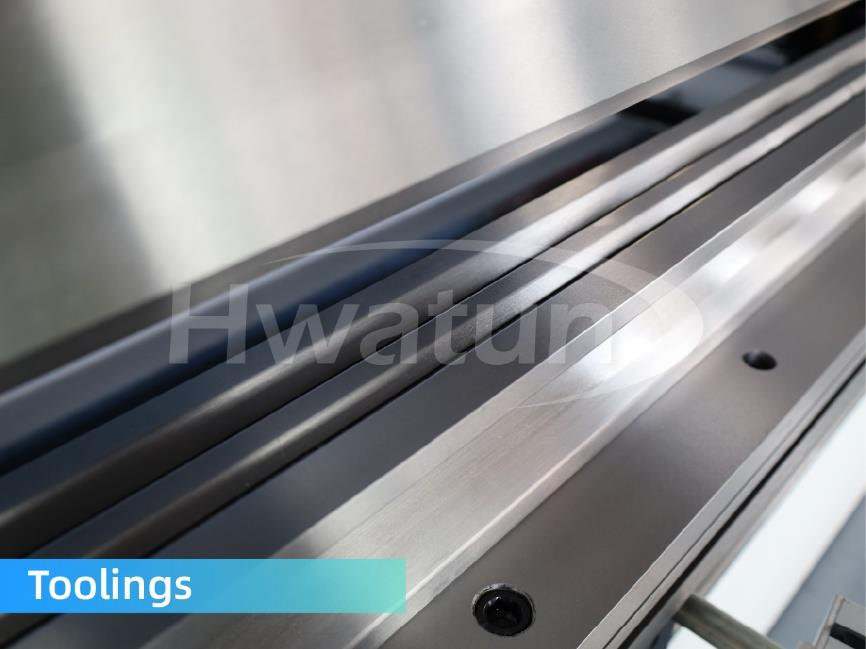

Verktøy
 |
-Alle øvre slag og nedre dies er induktivt herdet -E ingeniører vil anbefale det mest passende verktøyet basert på dine deletegninger, vanlig metalltykkelse, åpningshøyde og bøyekraft for trykkbremsen. |
| Eh6 | Enhet | 70t 2500 | 100t 2500 | 100t 3200 | 100t 4100 | 130t 2500 | 130t 3200 | 130t 4100 | 170t 2500 | |
| Maks. Bøyekraft | kn | 700 | 1000 | 1000 | 1000 | 1300 | 1300 | 1300 | 1700 | |
| Maks. Bøyelengde | mm | 2500 | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | 2500 | |
| Avstand mellom sideskjemaer | mm | 2000 | 2000 | 2700 | 3600 | 2000 | 2700 | 3600 | 2000 | |
| Hals | mm | 320 | 410 | 410 | 410 | 410 | 410 | 410 | 410 | |
| Sylinderslag | mm | 160 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Maks. Åpen høyde | mm | 400 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | |
| Hovedmotorisk kraft | kw | 5.5 | 7.5 | 7.5 | 7.5 | 15 | 15 | 15 | 15 | |
| Glidebryteren | ||||||||||
| Tilnærmingshastighet | mm/s | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 160 | |
| Arbeidshastighet | mm/s | 12 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Returhastighet | mm/s | 170 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | |
| Presisjon | mm | ± 0,01 | ± 0,01 | ± 0,01 | ± 0_01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | |
| Ryggmåler | ||||||||||
| X AKSER | Fart | mm/s | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Hjerneslag | mm | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |
| Presisjon | mm | ± 0,01 | ± 0,01 | ± 0,01 | ± 0-01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | |
| R AKSER | Fart | mm/s | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Hjerneslag | mm | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |
| Presisjon | mm | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
| Eh6 | Enhet
| 170t 3200 | 170t 4100 | 200t 2500 | 200t 3200 | 200 T4100 | 250t 2500 | 250t 3200 | 250t 4100 | |
| Maks. Bøyekraft | kn | 1700 | 1700 | 2000 | 2000 | 2000 | 2500 | 2500 | 2500 | |
| Maks. Bøyelengde | mm | 3200 | 4100 | 2500 | 3200 | 4100 | 2500 | 3200 | 4100 | |
| Avstand mellom sideskjemaer | mm | 2700 | 3600 | 2000 | 2700 | 3600 | 2000 | 2700 | 3600 | |
| Hals | mm | 410 | 410 | 410 | 410 | 410 | 410 | 410 | 410 | |
| Sylinderslag | mm | 200 | 200 | 200 | 200 | 200 | 250 | 250 | 250 | |
| Maks. Åpen høyde | mm | 470 | 470 | 470 | 470 | 470 | 520 | 520 | 520 | |
| Hovedmotorisk kraft | kw | 15 | 15 | 15 | 15 | 15 | 18.5 | 18.5 | 18.5 | |
| Glidebryteren | ||||||||||
| Tilnærmingshastighet | mm/s | 160 | 160 | 160 | 160 | 160 | 120 | 120 | 120 | |
| Arbeidshastighet | mm/s | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Returhastighet | mm/s | 160 | 160 | 160 | 160 | 160 | 150 | 150 | 150 | |
| Presisjon | mm | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | |
| Ryggmåler | ||||||||||
| X AKSER | Fart | mm/s | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Hjerneslag | mm | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |
| Presisjon | mm | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | ± 0,01 | |
| R AKSER | Fart | mm/s | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Hjerneslag | mm | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |
| Presisjon | mm | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
En viktig ryggradsvirksomhet i smiing av maskinindustrien. Selskapet ligger i Hai'an Binhai Industrial Zone, Jiangsu -provinsen, i den økonomisk utviklede Yangtze River Delta.
Vi spesialiserer oss på produksjonen av "Huaduan" -serieserie -skjærmaskiner, bøyemaskiner, rullemaskiner for plate, hydrauliske presser, og slapper av og utjevner skjærproduksjonslinjer. Produkter er mye brukt i lysindustrien, luftfart, skipsbygging, metallurgi, instrumentering, elektriske apparater, rustfritt stålprodukter, konstruksjon og dekorasjonsindustri. Produktene blir eksportert til Europa, Amerika, Sørøst -Asia, Midt -Østen og andre land og regioner.
Vårt firma har mange innenlandske skjær, sammenleggbare, rullende, hydrauliske presser, utjevning av skjærproduksjonslinjer og andre profesjonelle, forsknings- og utviklingsproduksjonsproduktkvalitet, teknisk nivå er i forkant av industrien; Huaduan Machine Tool integrerer avanserte teknologier hjemme og i utlandet med avansert bevissthet, nye konsepter og nyskapende ånd, og kontinuerlig utvikler industriprodukter, og legger et solid grunnlag for "Huaduan" for å skape et verdenskjent merke i smibransjen.
Bransjeerfaring
Fabrikkdekke
Bygningsområde
Årlig utgangsverdi

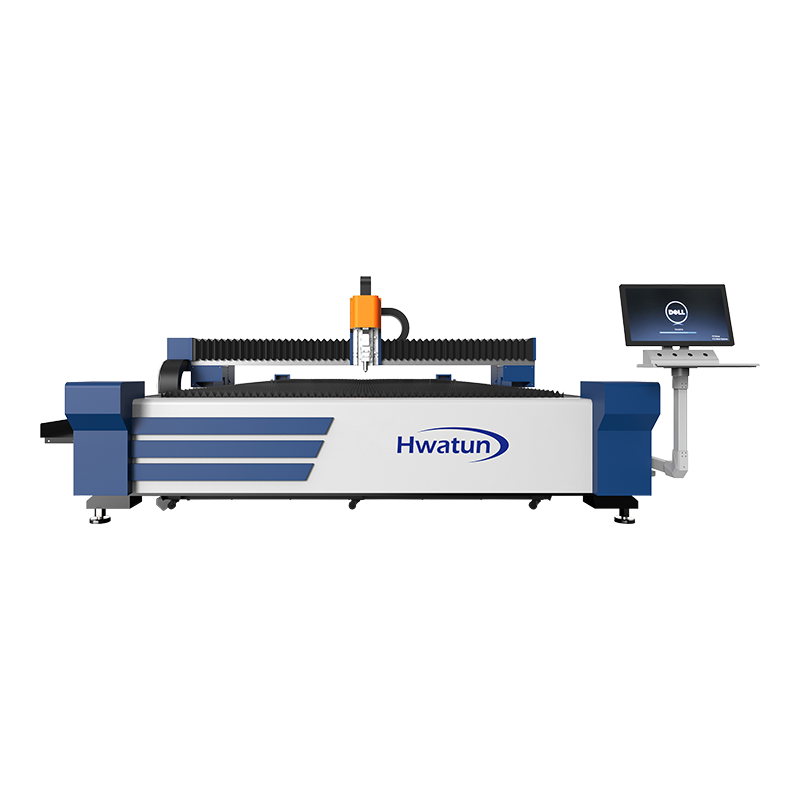

Forbedre skjærehastigheten til CNC laserskjæringsmaskiner Selv om det er en veldig utfordrende oppgave å sikre glatt skjæring kan du være en veldig utfordrende oppgave, ettersom det innebære...
Les merForbedre den generelle vibrasjonsmotstanden til Skjærmaskin er nøkkelen til å optimalisere utstyrets ytelse, forlenge levetiden og forbedre prosesseringsnøyaktigheten. Ved å forbedre støttes...
Les merTilpasningsevnen til Presisjon CNC -maskin Verktøy i behandlingen av forskjellige materialer er et komplekst problem som involverer materialegenskaper, prosesseringsnøyaktighet, verktøyvalg,...
Les merDe EH6-serien elektro-hydraulisk servobøyemaskin Representerer høydepunktet for moderne bøyeknologi, og tilbyr eksepsjonell presisjon, pålitelighet og prisgunstighet. Denne maskinen er designet for både erfarne fagpersoner og nykommere i bøyebransjen, og integrerer avanserte funksjoner og robust konstruksjon for å dekke et bredt spekter av bøyningsbehov med letthet.
Presisjonsteknikk og robust konstruksjon
I hjertet av EH6-serien elektro-hydraulisk servobøyemaskin er en ramme konstruert ved hjelp av en mortise-and-tenon-design, fullstendig sveiset for maksimal stabilitet og holdbarhet. Dette designvalget sikrer at maskinen forblir stabil og presterer pålitelig over den utvidede levetiden. Rammen behandles ved hjelp av en stor gulvmontert kjedelig og fresemaskin, som garanterer høy presisjon og minimerer deformasjon, og sikrer at hver sving er konsekvent nøyaktig.
Maskinens ryggmålerstruktur er konstruert for presisjon, med doble lineære guide skinner på bjelken. Dette oppsettet forbedrer stabiliteten og sikrer jevn og nøyaktig plassering av aksene, noe som er avgjørende for å produsere bøyer av høy kvalitet. Den robuste bakmålerutformingen bidrar til maskinens generelle ytelse, og opprettholder nøyaktighet selv under langvarig bruk.
Avanserte kontrollsystemer
EH6-serien er utstyrt med TechMation SCS700 CNC-systemet som standard, kjent for sitt brukervennlige grensesnitt og pålitelige ytelse. Dette avanserte kontrollsystemet gir mulighet for presis kontroll over bøyingsprosessen, og sikrer at hver operasjon oppfyller de høyeste standardene for nøyaktighet. For brukere med spesifikke krav, er alternative CNC -alternativer som Delem og Cybelec også tilgjengelige. Disse systemene tilbyr flere funksjoner og avanserte funksjoner, slik at brukere kan skreddersy maskinen til deres spesielle behov og preferanser.
Allsidige opsjonsalternativer
Maskinen har en standard 2-aksen (x, r) ryggmåler, som gir solid ytelse for en rekke bøyemaskiner. For de som krever større allsidighet, kan EH6-serien oppgraderes til en 4-aksis (X, R, Z1, Z2) ryggmåler. Denne oppgraderingen forbedrer maskinens fleksibilitet, noe som gjør den egnet for mer komplekse bøyningsapplikasjoner og forbedrer den generelle effektiviteten.
Innovativ anti-avbøyningsmekanisme
En av de fremtredende funksjonene i EH6-serien er den motoriserte CNC-kontrollerte anti-defleksjonsmekanismen. Denne mekanismen er integrert i arbeidsbilen for å adressere potensielle effekter av glidebryterdeformasjon på arbeidsstykkekvalitet. Ved å justere kompensasjonsbeløpet automatisk, sikrer CNC -systemet at arbeidsstykker er av høyeste kvalitet, fri for forvrengninger eller unøyaktigheter som kan oppstå fra mekanisk avbøyning.
Brukervennlig operasjon
EH6-serien er designet med førstegangsbrukere i tankene, og tilbyr en kombinasjon av avanserte funksjoner og brukervennlighet. Det intuitive CNC-systemet, sammen med maskinens robuste konstruksjon og pålitelige ryggmålersystem, sikrer at selv operatører med begrenset erfaring kan oppnå resultater av høy kvalitet. Fleksibiliteten i CNC-systemalternativer og bakmålerkonfigurasjoner forbedrer maskinens brukervennlighet ytterligere, noe som gir enkel tilpasning for å passe til forskjellige bøyningsbehov.
De EH6-serien elektro-hydraulisk servobøyemaskin er et ideelt valg for de som søker en pålitelig og allsidig bøyeløsning. Kombinasjonen av presisjonsteknikk, avanserte kontrollsystemer og robust konstruksjon sikrer at den leverer jevn ytelse og høy kvalitet. Enten du er en førstegangsbruker eller en erfaren operatør, tilbyr EH6-serien en perfekt balanse mellom prisgunstighet og avanserte funksjoner, noe
